真空熱處理工藝對彈簧鋼性能的影響
2024-08-16
利用光學金相學、掃描電鏡和疲勞試驗研究了真空和空氣熱處理工藝對50CrVA彈簧鋼疲勞性能和組織的影響。結果表明，兩種熱處理工藝下材料的疲勞性能存在明顯差異，真空熱處理工藝的疲勞性能明顯優于空氣熱處理工藝，中位疲勞極限提高了30.8%。兩種熱處理工藝的斷口宏觀和微觀形貌難以區分，明顯的區別是裂紋來源于表面的單一源頭，材料的表面狀態對疲勞壽命有很大影響。空氣熱處理工藝的吹砂過程使試樣表面產生微觀表面應力集中，降低了疲勞性能。
彈簧鋼由于具有較高的強度、抗疲勞、抗彈性等性能，常用于制造減震、儲能、傳動、支撐等零件，在飛機制造中起著重要作用。其中50CrVA彈簧鋼具有淬透性好、疲勞強度高、屈強比高等優良性能，釩的加入使鋼的晶粒細化，降低過熱敏感性，提高強度，因此50CrVA彈簧鋼具有良好的力學性能和工藝性能，是一種較高牌號的彈簧鋼，廣泛應用于各種機械。
真空熱處理作為提高熱處理質量的手段，與空氣熱處理相比，具有不氧化、不脫碳、變形小、污染少等特點。空氣熱處理工藝要求零件熱處理后進行吹砂工序，以清除氧化皮，而真空熱處理工藝則不需要吹砂工序。因此，兩種熱處理工藝對零件表面狀態的影響不同，從而可能導致疲勞性能的差異。
本次試驗所選用的彈簧原材料為50CrVA，熱處理淬火溫度為850℃，回火溫度為385℃，熱處理完成后進行疲勞試驗。
疲勞試驗：室溫高周疲勞，應力比R=0.06.試樣應力集中系數Kt=1.試驗頻率為120±15 Hz。試驗包括組法和吊法2部分。對試樣斷口進行掃描，經超聲波清洗后在掃描電鏡下觀察，拍攝宏觀斷口和微觀斷口，分析失效模式、裂紋源位置等。
真空熱處理工藝的影響

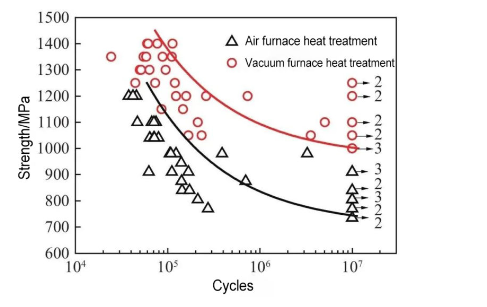

圖中給出了50CrVA光滑試件軸向拉伸高周疲勞應力-壽命(SN)曲線，圖中列出了分組法和吊裝法的有效試驗結果(圖右側的數字表示采用吊裝法時相應強度下的試件數量)。
在同一載荷水平下，真空熱處理數據點基本全部位于空氣熱處理數據點的右側，說明真空熱處理的疲勞壽命較長。真空熱處理曲線一般位于空氣熱處理的上方，表示疲勞極限較高。因此可以看出真空爐熱處理試件的高周疲勞試驗結果明顯優于空氣爐熱處理。50CrVA彈簧鋼空氣熱處理的疲勞極限中值為816.7 MPa，為材料屈服強度的50.4%;真空熱處理的疲勞極限中值為1067.9 MPa，為材料屈服強度的64.0%。二者對比可以看出真空熱處理的疲勞極限中值提高了251.2 MPa，提高了30.8%，改善效果顯著。
真空熱處理改善效果顯著
(1)采用真空熱處理工藝的50CrVA的室溫高周疲勞性能明顯優于空氣熱處理工藝，真空熱處理的中位疲勞極限比空氣爐熱處理高30.8%;
(2)兩種熱處理工藝的斷口形貌無明顯區別，斷口表面均只有一個裂紋源，且裂紋起源于試樣表面，即裂紋源自表面單一源頭;
(3)材料表面狀態對疲勞裂紋壽命影響很大，空氣熱處理工藝的吹砂過程，除去了氧化皮，并在試樣表面形成劃痕、擦傷、銳利的溝槽或凹坑，造成表面粗糙度增大，且表面形成的不連續塑性變形，使表面材料性能分布不均勻，造成微觀表面應力集中，降低疲勞性能。真空熱處理工藝不需要吹砂，表面狀態良好，疲勞性能較好。
